NSHV / NSAV Ein Fehler. Ein Abgang. Sonst nichts.

Die Niederspannungs-Hauptverteilung ist die Schaltzentrale Ihrer Anlage. Richtig koordiniert, trennt im Fehlerfall nur der betroffene Abgang, alles andere läuft weiter.

NSHV-Beratung anfragen → Im Schaltbild →
Ingenieur an einer Niederspannungs-Hauptverteilung

In der NSHV laufen Einspeisung und alle Abgänge zusammen. Hier entscheidet die Schutzkoordination, was im Fehlerfall passiert. Eine selektiv geplante Verteilung trennt nur den fehlerhaften Stromkreis, und ein einzelner Kurzschluss schaltet nicht das ganze Gebäude ab.

Selektivität

Schutz, der koordiniert ist.

Jeder Schalter kennt seinen Platz in der Hierarchie. So greift im Fehlerfall genau der richtige, nicht der nächstgrößere.

EinspeisungTransformator
Sammelschiene NSHV
  1. OP-Traktversorgt
  2. Rechenzentrumversorgt
  3. Lüftung / KühlungKurzschluss, getrennt
  4. Beleuchtungversorgt
  5. Reservefeldeingeplant
Schematische Darstellung. Nur der Schutzschalter des fehlerhaften Abgangs löst aus, Einspeisung, Sammelschiene und alle anderen Abgänge bleiben unter Spannung.

Schutzkoordination

Auslösekennlinien so abgestimmt, dass im Kurzschlussfall nur der nächstgelegene Schutzschalter trennt, gestaffelt von der Einspeisung bis zum Abgang.

Bauartnachweis

Erwärmung, Kurzschlussfestigkeit und Schutzart werden nachgewiesen, die Verteilung erfüllt die geltende Bauartnorm dokumentiert.

Reserve & Erweiterung

Freie Felder und Reserveabgänge planen wir von Anfang an mit. Die nächste Erweiterung kostet kein neues Konzept.

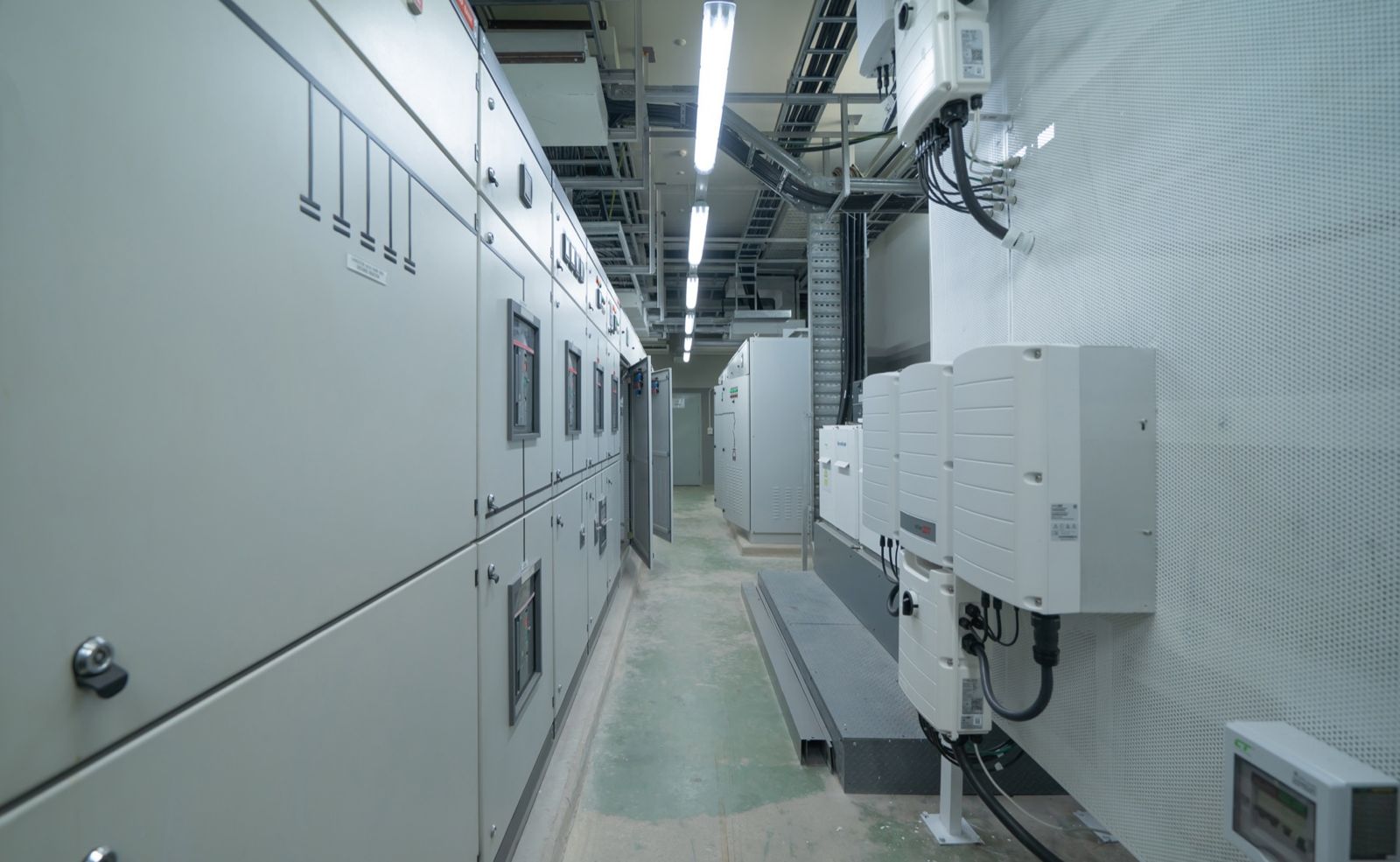

Schaltanlagenraum mit Niederspannungs-Hauptverteilung
Die Hauptverteilung, selektiv geplant. Jeder Abgang bekommt seinen Schutz in der richtigen Stufe. Im Fehlerfall trennt nur der betroffene Stromkreis, der Rest der Anlage bleibt unter Spannung.
Leistungsumfang

Vom Schaltplan bis zur Stückprüfung.

DIN VDE 0100

Schutzkonzept, Erdung und Potentialausgleich nach den geltenden Errichtungsbestimmungen.

IEC 61439

Bauartnachweis für Niederspannungs-Schaltgerätekombinationen, Erwärmung und Kurzschlussfestigkeit belegt.

Selektivität

Gestaffelte Schutzgeräte mit dokumentierter Selektivitätstabelle, vom Trafo bis zur Steckdose.

WSCAD

Stromlauf-, Klemmen- und Kabelpläne, vollständig, revisionssicher und übergeben.
